سیت ولو (شیر) سرریز NLS دارویی
کاربرد
سیت ولو (شیر) سرریز NLS ، یک ولو سرریز تک سیتی و پنوماتیکی می باشد که به منظور استفاده درصنعت داروسازی طراحی شده است.
از این شیر به طور گسترده ای به عنوان شیر بای پس (شیر کنار گذرbypass valve ، ) برای پمپ های جا به جایی مثبت و همچنین جهت محافظت تجهیزات در مقابل بروز فشار بیش از حد استفاده می شود.
از این شیر به طور گسترده ای در حلقه های آب تصفیه شده (PW) و یا حلقه های آب مخصوص تزریق (WFI) استفاده می شود. این شیرها را به طور معمول در انتهای خط (خط لوله) نصب می شوند که به منظور حفظ فشار در انتهای حلقه انجام می شود و در نتیجه ی آن نقاطی در انتهای خط که در آنها شیر سر ریز NLS نصب می شود دارای فشار می شوند.
از این شیرها همچنین برای جلوگیری از کاویتاسیون پمپ (حباب زایی در داخل سیال) استفاده می شود که در این کاربرد این شیر ها هنگامی که سرعت جریان در انتهای خط کافی نیست به وسیله ی ایجاد فشار متقابل در هنگام افزایش سرعت سیال از کاویتاسیون جلوگیری می کنند.
اصول عملیاتی
فشار حاصل از فنر باعث بسته شدن شیر می گردد ، این فشار را می توان به وسیله ی یک پیچ که در بالای شیر قرار دارد تنظیم کرد. هنگامی که فشار
از حد تنظیم شده تجاوز کند، شیر باز می شود.این شیر دارای یک بالابرنده ی پنوماتیکی برای بالا کشیدن سیت می باشد که به مایعات دارای کاربرد در
پروسه ی CIP در طول فرآیند CIP اجازه ی عبور می دهد..
طراحی و ویژگی ها
• بدنه ی قابل تنظیم 360 درجه
• طراحی شده به شکلی کوچک
• بالا برنده ی پنوماتیکی سیت
• محدوده ی فشار: 0.5 – 6 bar
• سوار و پیاده کردن آسان قطعات با استفاده از شل کردن بست ها و گیره ها
• اتصالات استاندارد: Clamp OD
• قابلیت ردیابی قطعات
گزینه ها ( آپشن ها )
• مانع بخار (اگر استرلیزه کردن شفت نیاز باشد.)
• بدنه ی Jacket دار
• فنر: حداکثر تا 10 bar برای شیرهای DN 25، 40 and 50
• واشرها: NBR و یا FPM
• اتصالات: جوش
• سفارش و انتخاب شیر دارای گواهینامه های مربوط به پرداخت سطح و مواد مصرفی در ساخت
مواد مصرفی در ساخت
• قطعات در تماس با محصول: فولاد ضد زنگ 316L AISI
• دیگر بخشهای :st.st. فولاد ضد زنگ AISI 304
• واشر: EPDM مطابق با FDA 177.2600
• پرداخت سطح داخلی: Ra ≤ 0،5 µm
• پرداخت سطح خارجی: پرداخت براق

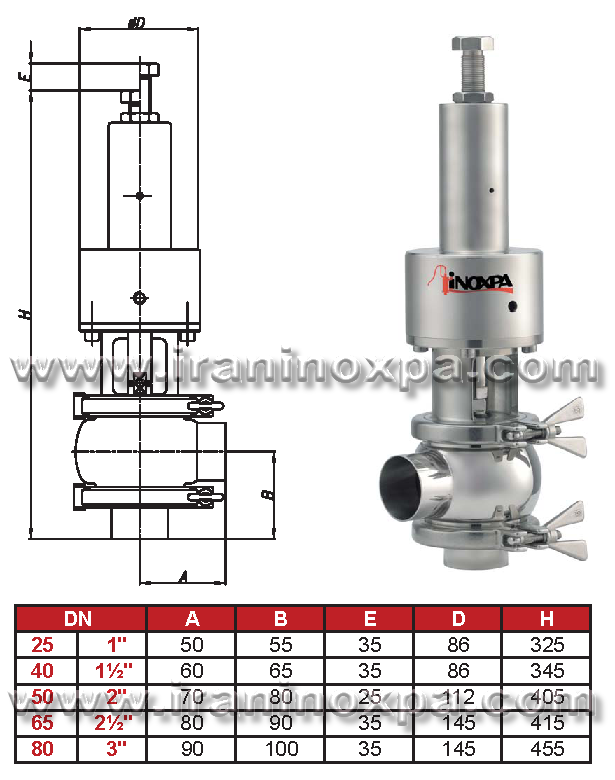

ابعاد و مشخصات فنی شیر سرریز NLS دارویی اینوکسپا
گواهینامه ها
